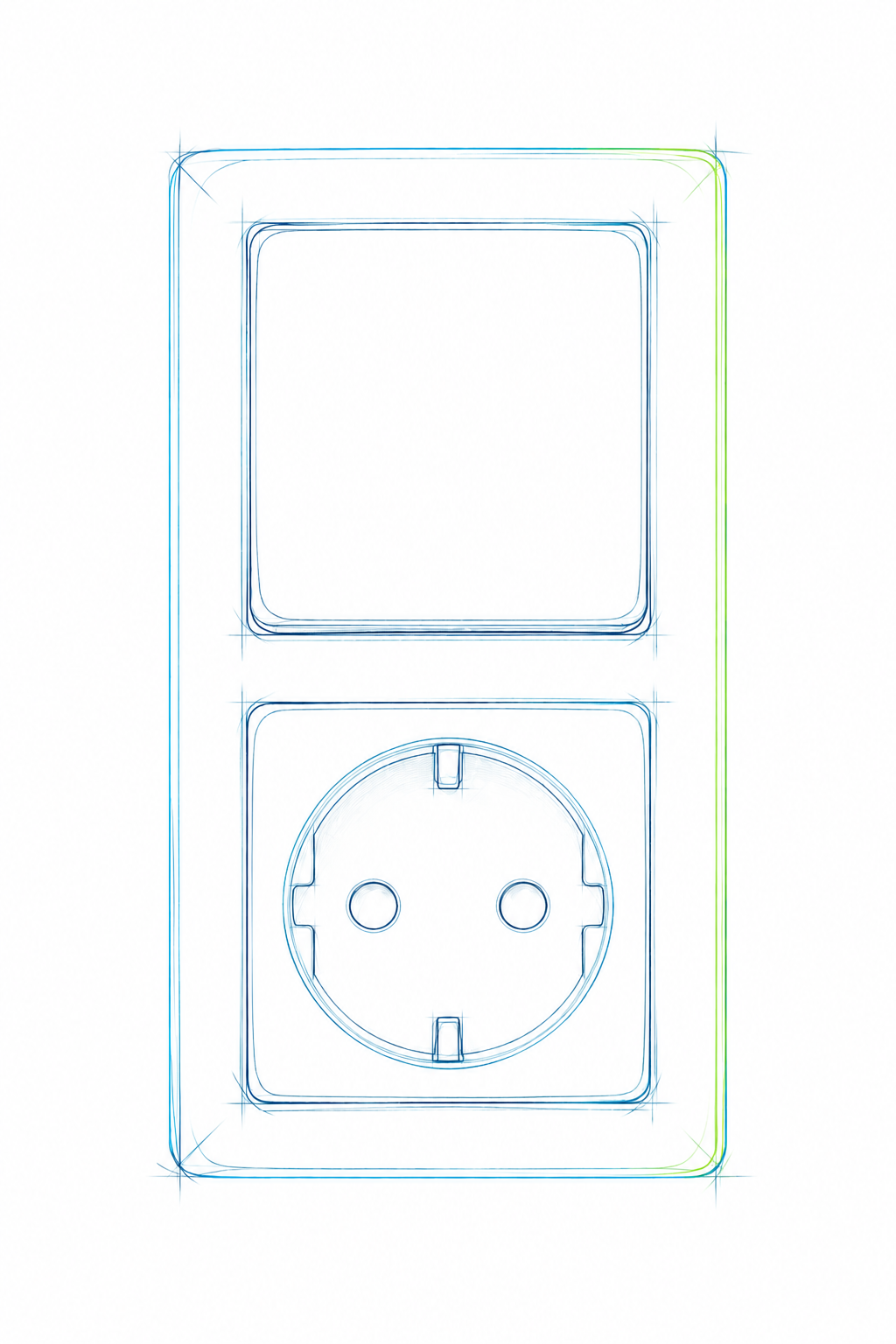

Skizze einer Schalter-Steckdosen-Kombination als Beispiel für beschriftbares Schaltermaterial
Marcs Marks SCHALTERMATERIALGRAVUR

Kleine Gravur.
Klare Funktion.

Welcher Schalter schaltet das Licht? Welche Steckdose gehört zu welchem Gerät? Eine Gravur macht Funktionen, Stromkreise und Anschlüsse direkt am Schaltermaterial erkennbar. Die Skizzen auf dieser Seite zeigen, wie unterschiedlich dezent oder auffällig eine Beschriftung ausfallen kann.

Beispiele ansehen
Weitere Symbole entdeckenMaterial Design Icons von Pictogrammers
Eigene Motive sind möglichVorlagen und Wünsche können wir gemeinsam umsetzen.
VON DEZENT BIS PRÄSENT

Symbolgrößen im Vergleich

Wie auffällig soll die Beschriftung sein? Diese vier Beispiele zeigen die möglichen Symbolgrößen auf einer Schalterwippe von 55 × 55 mm.

Schalter mit 10 × 10 mm großem Symbol unten rechts
S 10 × 10 mm

Unten rechts · besonders dezent

Schalter mit 20 × 20 mm großem Symbol unten rechts
M 20 × 20 mm

Unten rechts · gut erkennbar

Schalter mit 30 × 30 mm großem Symbol in der Mitte
L 30 × 30 mm

Mittig · klar im Blick

Schalter mit 40 × 40 mm großem Symbol in der Mitte
XL 40 × 40 mm

Mittig · besonders präsent

ZWEI ARTEN DER KENNZEICHNUNG

Kennzeichnung der Stromkreise

Mit einer Kennzeichnung direkt am Schalter oder an der Steckdose lässt sich der zugehörige Stromkreis schnell und eindeutig zuordnen. Je nachdem, wie präsent die Beschriftung sein soll, ist eine sichtbare oder eine dezente Ausführung möglich.

Sichtbar

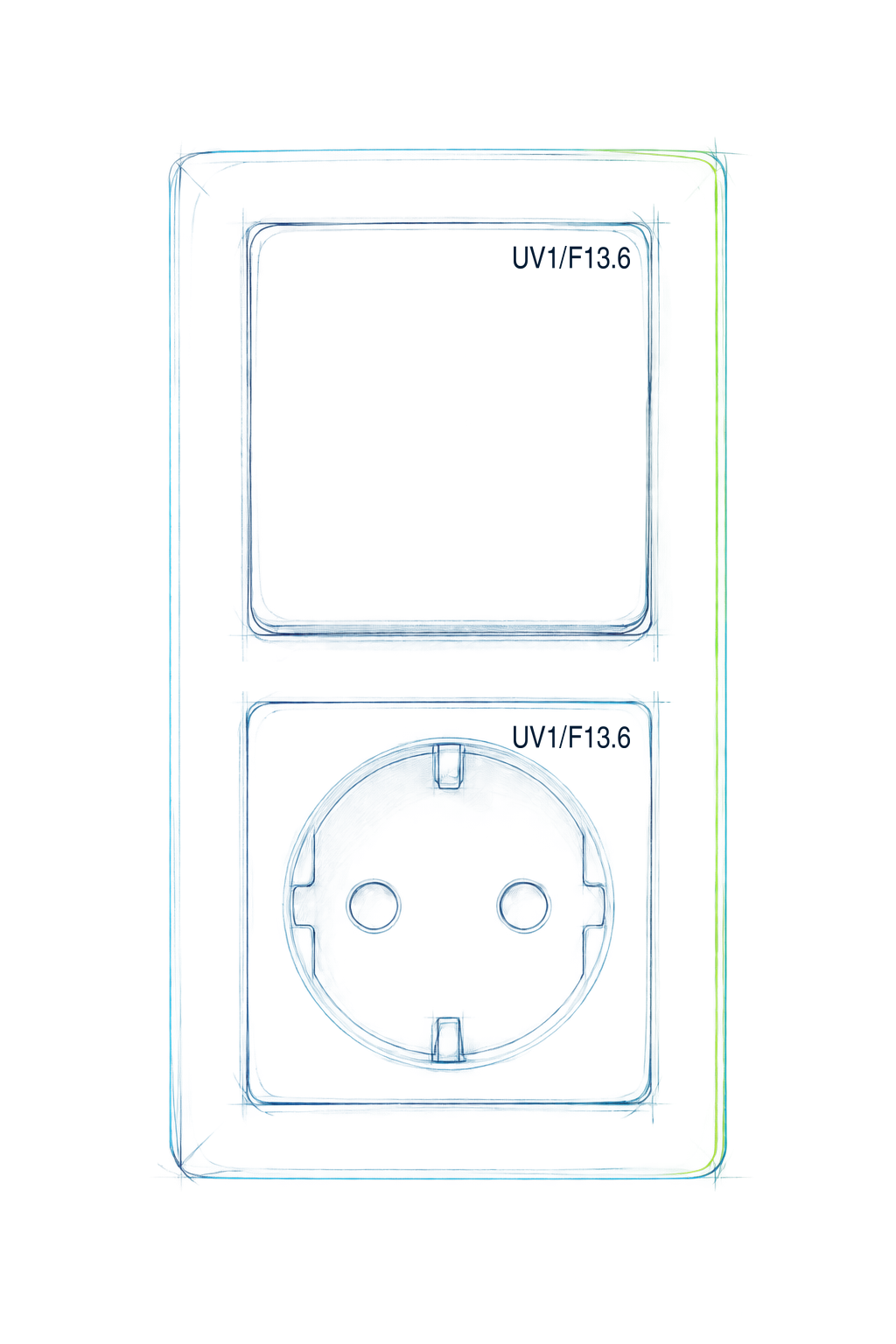

Sichtbare Stromkreiskennzeichnung auf Schalter und Steckdose

Die Stromkreiskennung steht auf der Vorderseite der Wippe und der Steckdose. Sie ist jederzeit lesbar und ermöglicht eine schnelle Zuordnung, ohne den Schalter zu betätigen.

Dezent

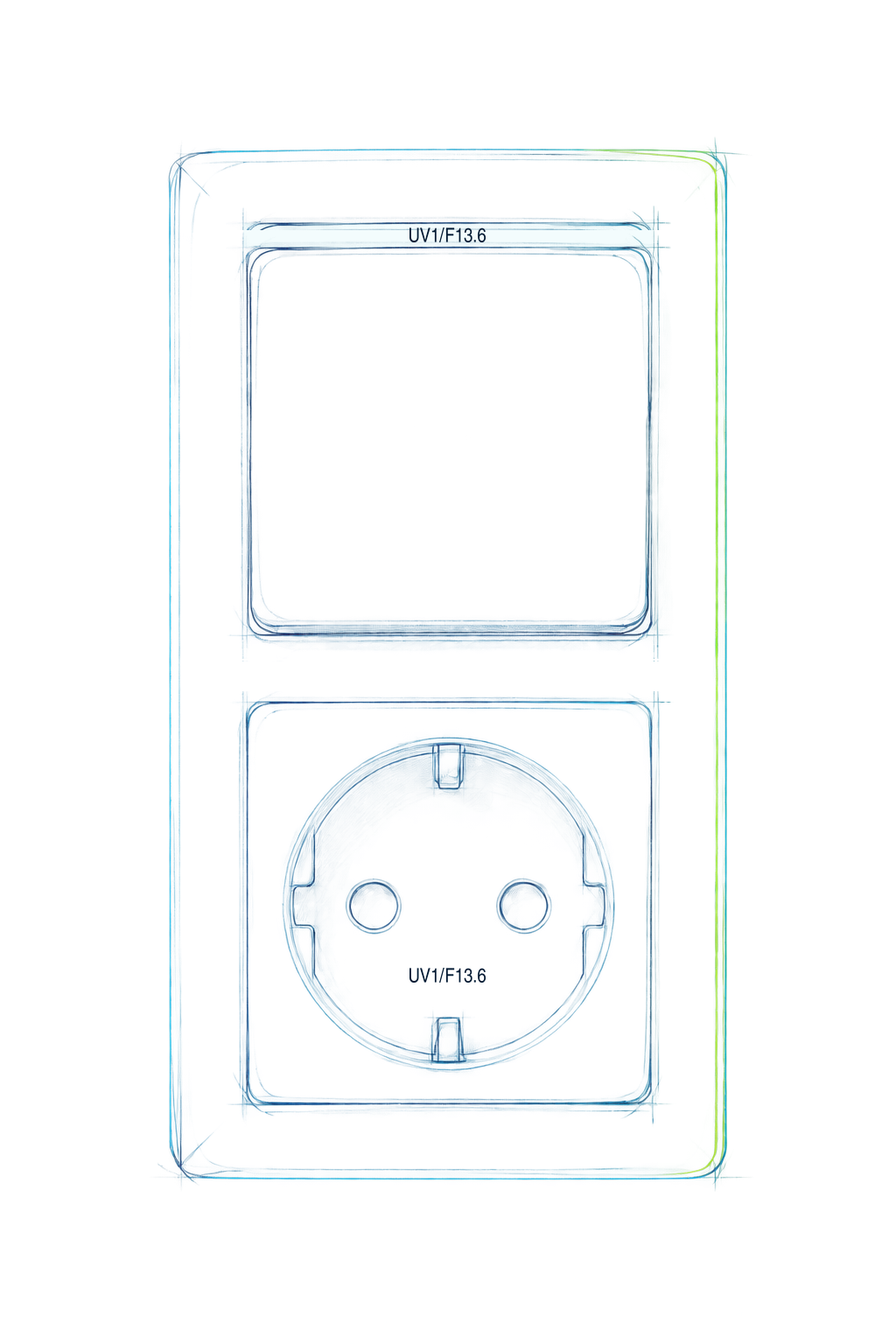

Dezente Stromkreiskennzeichnung an Schalter und Steckdose

Am Schalter liegt die Kennung an der oberen Wippenkante und wird beim Betätigen sichtbar. An der Steckdose befindet sie sich innerhalb des Einsatzes bei den Kontaktöffnungen. So bleibt die Kennzeichnung im Alltag zurückhaltend.

BEISPIELE FÜR STROMKREISKENNUNGEN

UV1/F13.6

F9.3

HV/F16

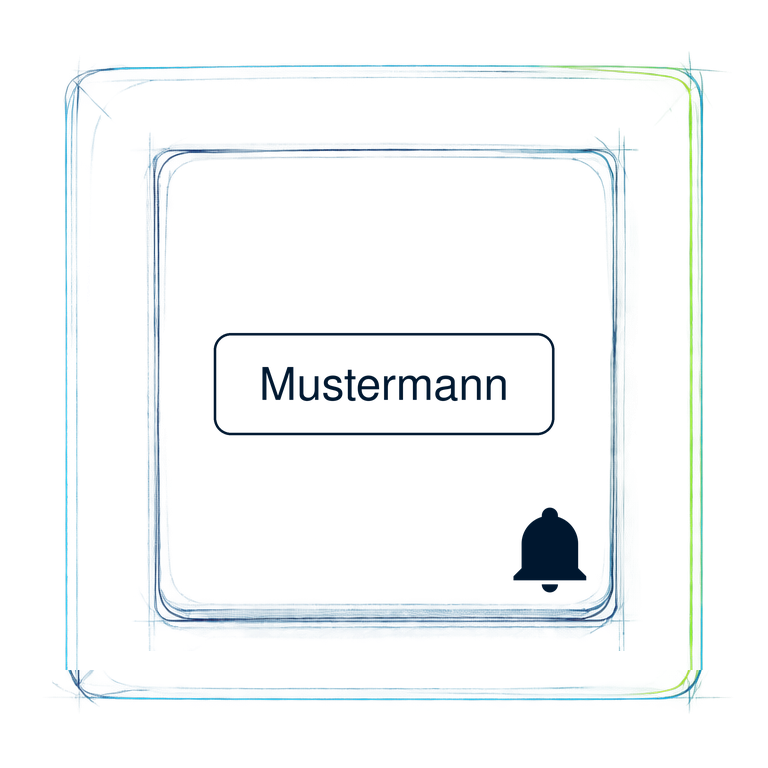

Skizze eines Klingeltasters mit Namensfeld und Klingelsymbol
KLINGELN · RUFEN · ÖFFNEN

Klingel- und Ruftasten

Klingel- und Ruftasten lassen sich passend zu ihrer Funktion mit einem Symbol, einem Namen oder einer Kombination aus beidem gravieren. So sind Klingeln, Türöffner und besondere Ruf- oder Servicefunktionen unmittelbar erkennbar.

SYMBOLE & NAMEN
Klingel
Klingel im Kreis als Outline
Gefüllte Klingel im Kreis
Namensgravur Schmidt
Tür öffnen
Tür entriegeln
Schlüsselfunktion
Service rufen

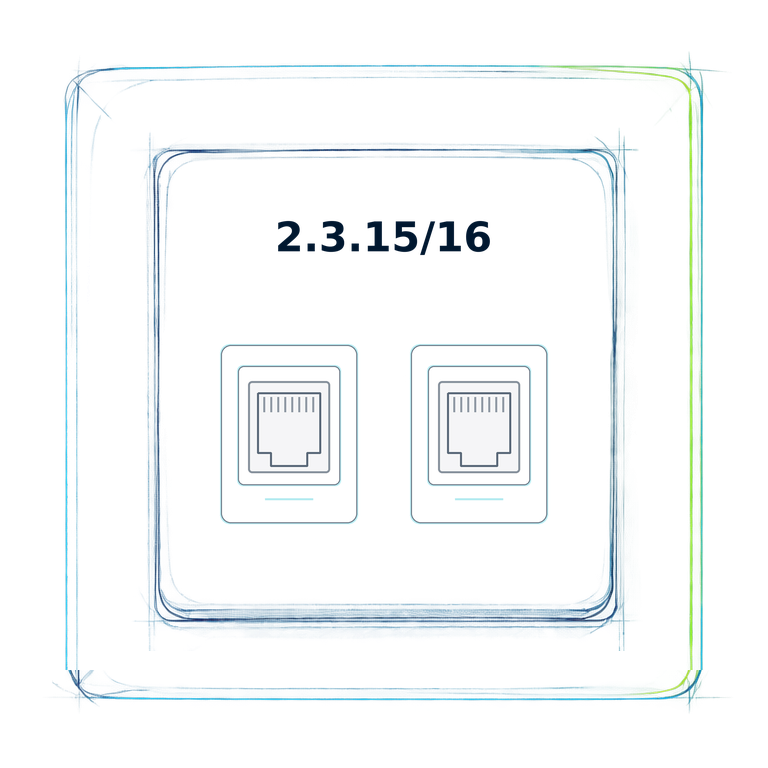

Skizze einer Netzwerkdose mit gravierter Anschlussbezeichnung
VERBINDEN · ZUORDNEN · WIEDERFINDEN

Netzwerkdosen

Eine Beschriftung direkt an der Netzwerkdose erleichtert die Zuordnung zum Patchfeld und zur Dokumentation. Je nach Kennzeichnungssystem kann die Bezeichnung Verteilung, Patchfeld und Portnummer enthalten oder besonders kompakt ausgeführt werden. Die folgenden Beispiele zeigen vier mögliche Schreibweisen für ein Dosenpaar.

BEISPIELE FÜR EIN DOSENPAAR

DV2.3.15/16

2.3.15/16

3.15/16

15/16

FUNKTIONEN AUF EINEN BLICK

Beschriftete Schalter und Taster

Symbole machen unmittelbar erkennbar, welche Funktion ein Schalter oder Taster ausführt. Damit lassen sich einzelne Geräte, Bereiche, Betriebsarten, Szenen, Gruppenfunktionen und konkrete Steuerbefehle übersichtlich kennzeichnen.

Schalterskizze: Betätigungen
01 / 07

Betätigungen

Betätigungszeichen zeigen, ob eine Funktion durch einmaliges, mehrfaches oder längeres Drücken ausgelöst wird.

SYMBOLBEISPIELE
Schalterskizze: Geschaltete Geräte
02 / 07

Geschaltete Geräte

Das Gerätesymbol zeigt direkt, welche Leuchte, Tür oder technische Anlage mit dem Schalter bedient wird.

SYMBOLBEISPIELE

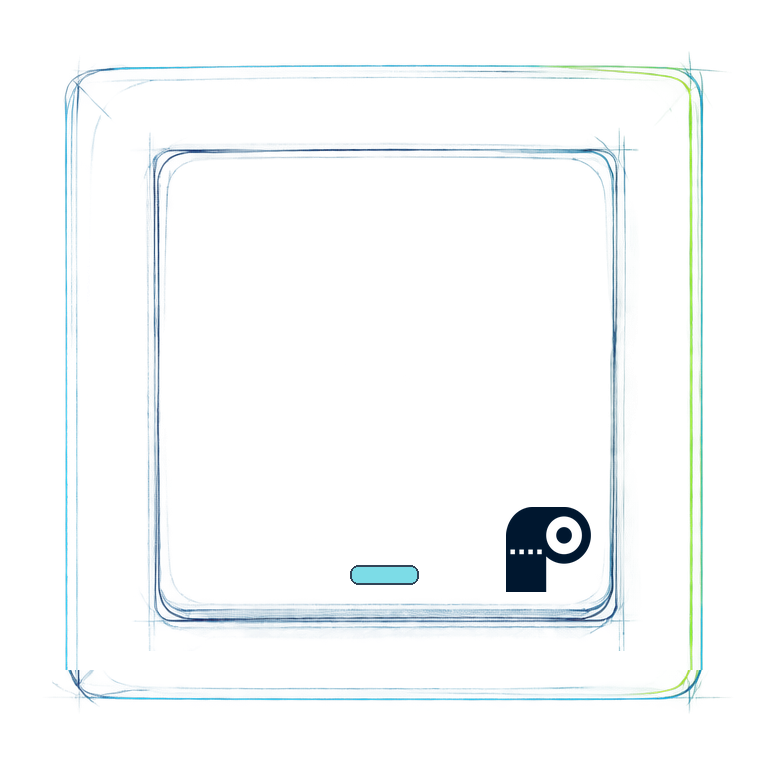

Schalterskizze: Bereiche
03 / 07

Bereiche

Bereichssymbole ordnen eine Funktion einem Raum, Gebäudeteil oder Außenbereich zu.

SYMBOLBEISPIELE

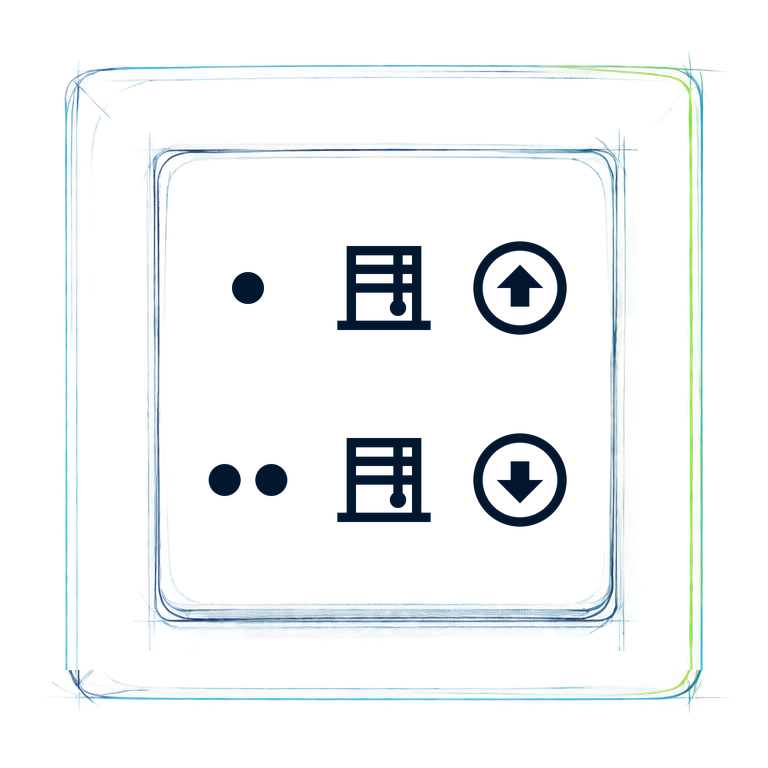

Schalterskizze: Gruppen- und Zentralfunktionen
04 / 07

Gruppen- und Zentralfunktionen

Diese Kennzeichnungen stehen für übergeordnete Befehle, mit denen mehrere Verbraucher gemeinsam bedient werden.

SYMBOLBEISPIELE
Schalterskizze: Betriebsarten
05 / 07

Betriebsarten

Betriebsarten kennzeichnen den gewünschten Zustand oder die ausgewählte Steuerungsweise einer Funktion.

SYMBOLBEISPIELE

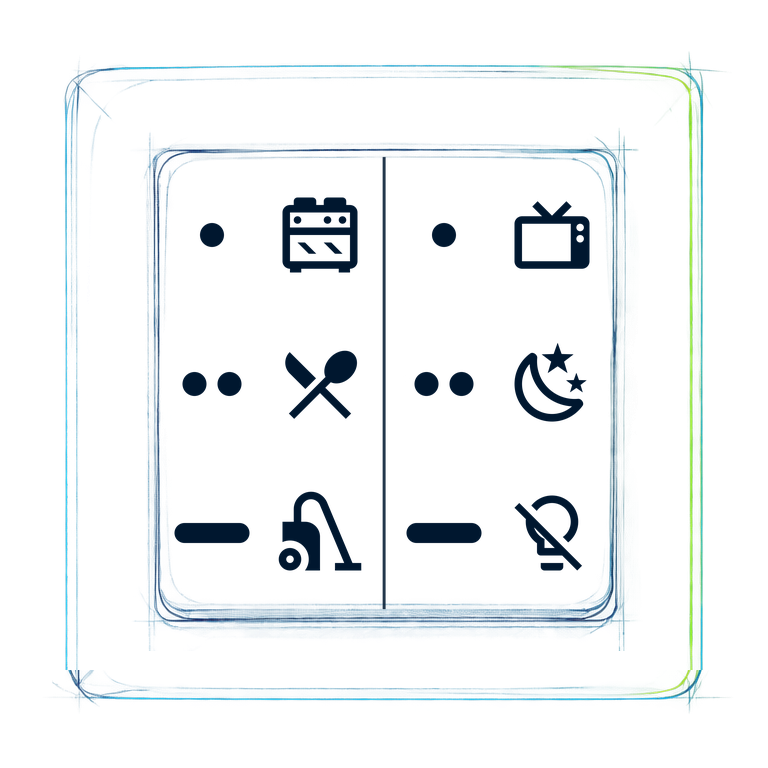

Schalterskizze: Szenen
06 / 07

Szenen

Szenensymbole stehen für vorbereitete Einstellungen, die mehrere Funktionen mit einem Tastendruck aufrufen.

SYMBOLBEISPIELE

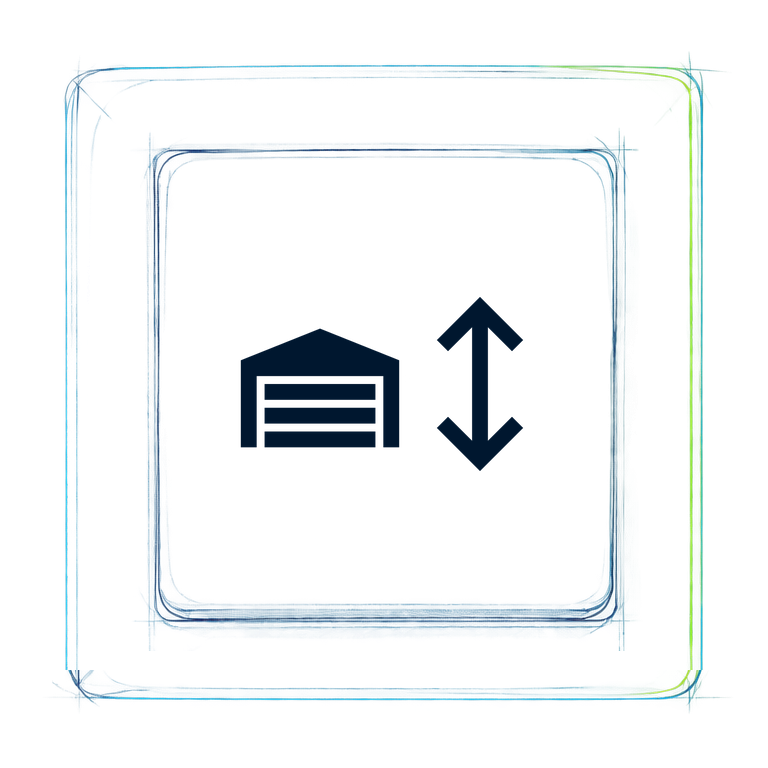

Schalterskizze: Steuerbefehle
07 / 07

Steuerbefehle

Steuerzeichen zeigen die konkrete Aktion des Tasters, beispielsweise Ein, Aus, Öffnen oder eine Bewegungsrichtung.

SYMBOLBEISPIELE
STECKDOSEN KLAR ZUORDNEN

Beschriftete Steckdosen

Steckdosen können bestimmten Geräten zugeordnet, geschaltet oder aus einer besonderen Stromversorgung gespeist sein. Eine eindeutige Kennzeichnung verhindert Verwechslungen und zeigt direkt, wofür eine Steckdose vorgesehen ist und unter welchen Bedingungen sie verwendet werden kann.

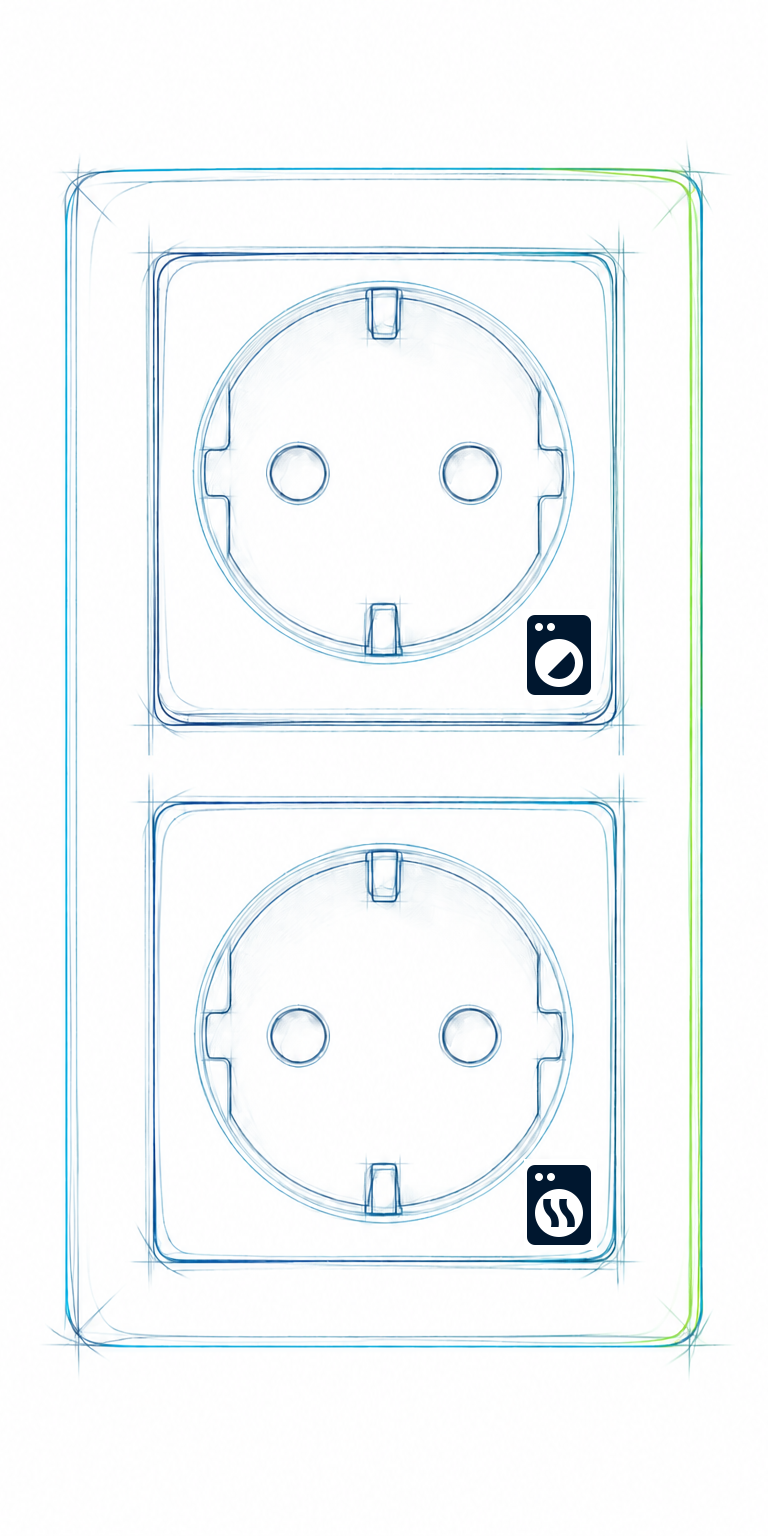

Steckdosenskizze: Waschmaschine und Wäschetrockner
Steckdosenskizze: Balkonkraftwerk
01 / 03

Steckdosen für bestimmte Geräte

Das Gerätesymbol kennzeichnet fest zugeordnete, separat abgesicherte oder für einen bestimmten Einsatzzweck vorgesehene Steckdosen.

SYMBOLBEISPIELE

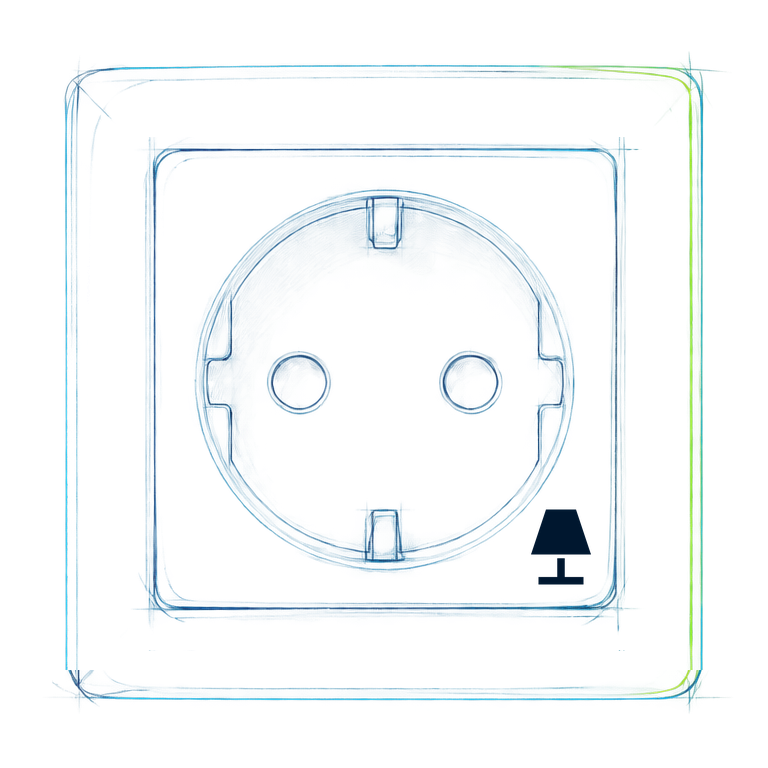

Steckdosenskizze: Schaltbedingungen
02 / 03

Schaltbedingungen

Die Kennzeichnung zeigt, ob eine Steckdose dauerhaft verfügbar ist oder nur durch einen Schalter, eine Zeitsteuerung oder eine bestimmte Freigabe eingeschaltet wird.

SYMBOLBEISPIELE
Steckdosenskizze: Versorgungsarten
03 / 03

Versorgungsarten

Besondere Versorgungsarten kennzeichnen Steckdosen für IT-Systeme, sicherheitsrelevante Verbraucher oder Geräte, die über eine unterbrechungsfreie Stromversorgung betrieben werden.

SYMBOLBEISPIELE
SCHALTERMATERIAL · GALERIE

Beschriftung in Bildern

Ein Blick auf Schalter, Taster und Steckdosen mit unterschiedlichen Symbolen und Kennzeichnungen. Die Bilder zeigen, wie eine Gravur auf dem jeweiligen Schaltermaterial wirken kann.

SCHALTERMATERIAL · VORBEREITUNGSSTAND

Schaltermaterial im Überblick

Diese Übersicht zeigt, für welche Programme und Farben ich Gravureinstellungen bereits erprobt habe und wo eine Positionierlehre für wiederholbare Serien vorhanden ist. Ein als „geplant“ markiertes Produkt ist auf Anfrage ebenfalls möglich: Den passenden Materialtest kann ich auch für einen konkreten Auftrag durchführen.

01 / GEPLANT

Steht auf meiner Liste für systematische Materialtests. Auf Anfrage kann ich den Test vorziehen und das Produkt auch jetzt beschriften.

02 / MATERIALTEST

Die passenden Gravureinstellungen für diese Ausführung sind bereits ermittelt. Mit deinem Text oder Symbol kann ich ohne erneute Suche nach den Grundeinstellungen beginnen.

03 / KLEINSERIE

Zusätzlich ist eine passende Positionierlehre vorhanden. So lassen sich viele gleiche Teile wiederholgenau gravieren, ohne jedes Stück einzeln auszurichten.

Die Angaben beziehen sich jeweils auf die aufgeführte Kombination aus Programm und Farbe. Leere Felder und ❌ kennzeichnen einen noch nicht abgeschlossenen Vorbereitungsschritt.

Hersteller

Programm

Farbe

Status

Materialtest

bereit für

Kleinserie

Busch-Jaeger

Reflex SI

alpinweiß

geplant

Busch-Jaeger

Busch-Duro 2000 SI

weiß

geplant

Busch-Jaeger

Busch-balance SI

alpinweiß

geplant

Busch-Jaeger

Busch-balance SI

schwarz matt

geplant

Busch-Jaeger

future linear

studioweiß

geplant

Busch-Jaeger

future linear

studioweiß matt

geplant

Busch-Jaeger

future linear

alusilber

geplant

Busch-Jaeger

future linear

schwarz matt

geplant

Busch-Jaeger

future linear

anthrazit

geplant

Busch-Jaeger

Allwetter 44

alpinweiß

geplant

Busch-Jaeger

Allwetter 44

weiß

geplant

Busch-Jaeger

Allwetter 44

braun

geplant

Busch-Jaeger

Allwetter 44

alusilber

geplant

Busch-Jaeger

Allwetter 44

anthrazit

geplant

Busch-Jaeger

ocean

alpinweiß

geplant

Busch-Jaeger

ocean

blaugrün

geplant

Gira

System 55


geplant

Gira

System 70


geplant

Gira

TX_44


geplant

Gira

Wassergeschützt

IP44

geplant

Gira

Wassergeschützt

IP66

geplant

Jung



geplant

Merten

System M

polarweiß glänzend

geplant

❌

❌

Merten

System M

polarweiß glänzend

geplant

❌

❌

Merten

System M

polarweiß glänzend

geplant

❌

❌

Merten

System M

polarweiß glänzend

geplant

❌

❌

Merten

System M

aktivweiß glänzend

geplant

❌

❌

Merten

System M

polarweiß edelmatt

geplant

❌

❌

Merten

System M

polarweiß hochkratzfest

geplant

❌

❌

Merten

System M

aluminium edelmatt

geplant

❌

❌

Merten

System M

anthrazit edelmatt

geplant

❌

❌

Merten

System M

schwarz matt (Ocean Plastic)

geplant

❌

❌
...
...
...
...
...
...
...
...
...
...
...
...
